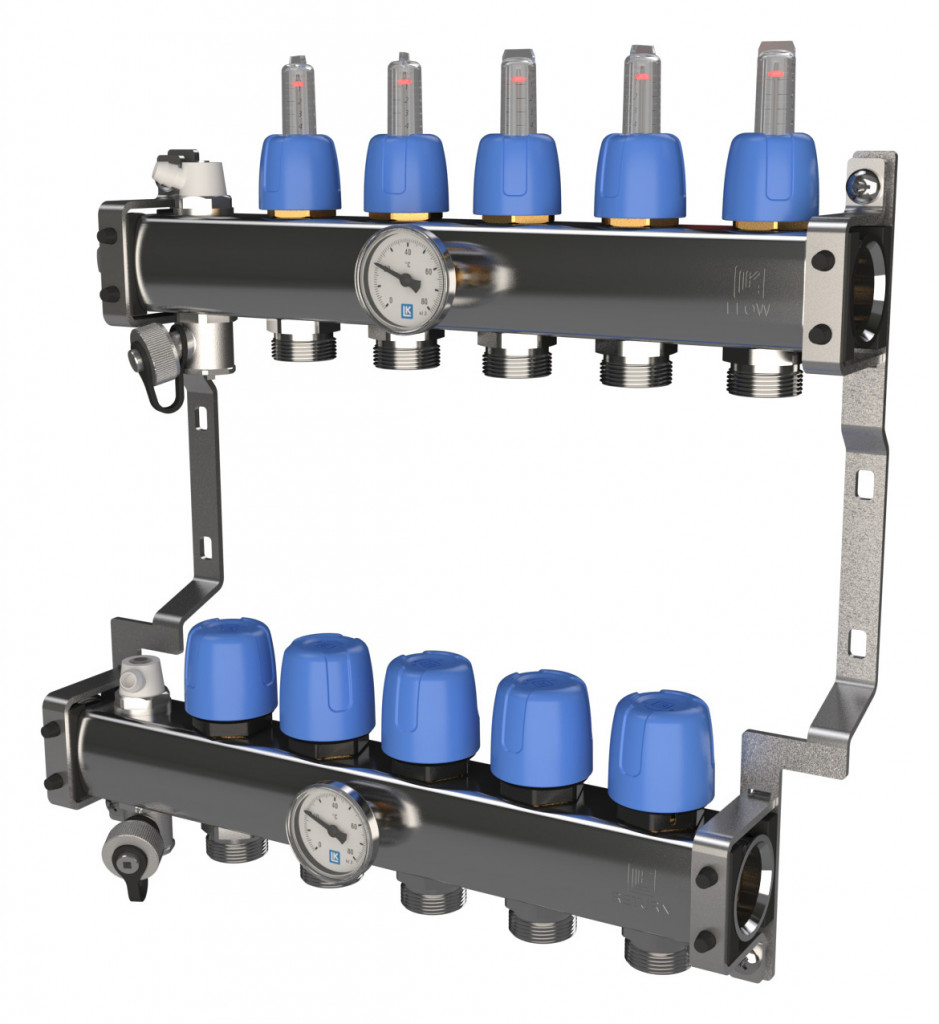

LK FÖRDELARE RF 10-KRETS

LK Värmekretsfördelare RF är tillverkad i rostfritt stål 10st golvvärmekretsar. Värmekretsfördelaren levereras färdigmonterad på konsol. Fördelaren har termometrar på tillopp och retur, manuella avluftare samt påfyllnads/avtappningsventiler.

Bipackat finns märkbrickor för uppmärkning av respektive golvvärmekrets, montageinstruktion samt en skyddspåse vilken används för att skydda fördelaren från t.ex. betongstänk under byggtiden.

Den övre fördelarstammen märkt FLOW (tillopp) är försedd med flödesindikatorer graderade från 0,5–5l/min samt injusteringsventiler för injustering av respektive kretsflöde. Flödesindikatorerna är tillverkade av temperatur- och slagtålig plast. Plasten är resistent mot frostskyddsmedel såsom glykol samt etanol med upp till 50% resp. 30% inblandning.

Den nedre fördelarstammen märkt RETURN (retur) har handmanöverdon för avstängning av respektive krets. Handmanöverdonen ersätts normalt med LK Ställdon.

Fördelaren kompletteras med LK Kulventil samt erforderliga kopplingar för anslutning av golvvärmerör:
LK Anslutningskoppling i dim. 12x2, 16x2 eller 20x2
Alt. LK Pressanslutningskoppling i dim 16x2 eller 20x2
Anslutningsdimensioner:
Anslutning matningsledning, G25 inv
Anslutning golvvärmerör, G20 utv Eurocone

Längd: 620mm
Höjd: 355mm
Djup: 90mm
Vikt: 3,8kg
Antal kretsar: 10st

Artikelnummer

1768

Grupp

6044

Vikt

3.85

Enhet

st

GTIN

7331590024002

RSK

2419359
