LK FÖRDELARSKÅP GV 550

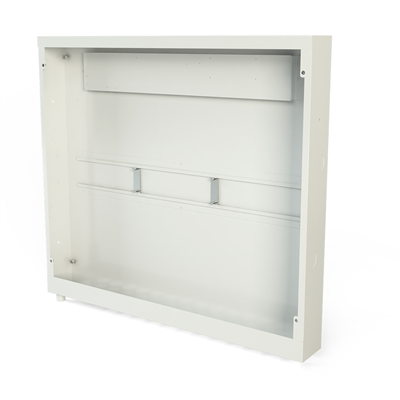

LK Fördelarskåp GV är avsett att användas där man önskar dölja LK Värmekretsfördelare RF. Skåpet har en tät botten med rörgenomföringar av gummi. Skåpsbotten är försedd med dränagestos vilket gör att eventuellt läckagevatten dräneras till en inspektionsbar plats i enlighet med branschpraxis. Skåpet är tillverkat av 1mm pulverlackerad stålplåt, RAL 9016.

Skåpet är avsett att monteras inbyggt i vägg alternativt utvändigt på vägg. Minsta regeltjocklek vid inbyggnad är 95mm. Till skåpet finns olika lösningar för ram/lucka beroende på var skåpet monteras och vilka estetiska krav som ställs: Ram/lucka i standardutförande är tillverkat av pulverlackerad stålplåt, RAL 9016.Det finns två typer av ram/lucka i standardutförande beroende på om skåpet är monterat in- eller utvändigt på innervägg. Vid utvändigt montage ska skåpet även kompletteras med sockel för döljande av rör mellan skåp och golv. Vid montage i rum med tätskikt på vägg ska skåpet kompletteras med LK Våtzonslucka PRESEAL som ansluts till väggens tätskikt.

LK Fördelarskåp GV levereras med rörgenomföringar dim. 8-20, rörgenomföringar för rör/ tomrör dim 12-34, bälgmuff samt 1,5 meter tomrör för dränage, dränageböj med utloppsbricka, kabelgenomföringar för rumsreglering, sprutskydd samt monteringsanvisning. Om matarledning i dim 32 (med tomrör 42) ska anslutas ska skåpet kompletteras med LK Rörgenomföring 32 RiR (RSK 188 27 24).

Baksidan av skåpet är försett med fyra stycken förmonterade M8 muttrar som kan användas för infästning mot LK Skåpsstativ då man önskar montera skåpet innan en betongplatta gjuts. Skåpets gavlar är försedda med knockouthål för ev. sidoanslutning av tillopp och returledning. Ovansidan av skåpet har knockouthål för ev. stamdragning genom skåpet samt knockouthål för ev. kabelgenomförningar till rumsreglering.

OBS! I de fall en stamledning dras inuti skåpet, kan max antal uttag komma att minskas med ett eller flera.

Artikelnummer

4633

Grupp

6044

Vikt

7.1

Enhet

ST

GTIN

7331590039891

RSK

2434684

Attribut
